igel_izh2126 на пути к лучшемуПо умолчанию Кто как делает резисторы несуществующих номиналов?

вот столкнулся что в стабилизаторах тока для LED по расчетам токозадающие резисторы получаются от 0.3 Ом до 0.84
в последнем случае получилось что нужен резистор 0.44 Ом
конечно такого не бывает
в качестве шунтов тоже иногда хочется не продающийся 0.1 Ом 5 Вт на котором при токе 5А уже падает 0,5В и выделяется 2,5 Вт
как сделать нужного номинала ТОЧНЫЙ резистор? я вот кроме нихромовой проволоки ничего не придумал, но не знаю какой у нее ТКС

igel_izh2126 вне форума   Ответить с цитированиемМеню пользователя igel_izh2126 Непрочитано 16.01.2010, 22:47   #2

sdsrem

Почётный гражданин KAZUS.RU


Аватар для sdsrem

Регистрация: 08.09.2009

Сообщений: 1,210

Сказал спасибо: 138

Сказали Спасибо 305 раз(а) в 171 сообщении(ях)

sdsrem на пути к лучшемуПо умолчанию Re: кто как делает резисторы несуществующих номиналов?

Нихром как известно при нагревание увеличивает сопротивление так што нельзя делать из него резистор.
А по поводу не продают, есть 1 ом, поставь 10 штук, и по мощности и по наминалу будет то што надо.

sdsrem вне форума   Ответить с цитированиемМеню пользователя sdsrem Непрочитано 16.01.2010, 23:02   #3

igel_izh2126

Гражданин KAZUS.RU



Регистрация: 09.12.2007

Сообщений: 544

Сказал спасибо: 57

Сказали Спасибо 32 раз(а) в 24 сообщении(ях)

igel_izh2126 на пути к лучшемуПо умолчанию Re: кто как делает резисторы несуществующих номиналов?

sdsrem, ну и как сделать 0.44 Ом набором резисторов при том что габарит платы 20х15?

igel_izh2126 вне форума   Ответить с цитированиемМеню пользователя igel_izh2126 Непрочитано 16.01.2010, 23:16   #4

sdsrem

Почётный гражданин KAZUS.RU


Аватар для sdsrem

Регистрация: 08.09.2009

Сообщений: 1,210

Сказал спасибо: 138

Сказали Спасибо 305 раз(а) в 171 сообщении(ях)

sdsrem на пути к лучшемуПо умолчанию Re: кто как делает резисторы несуществующих номиналов? sdsrem, ну и как сделать 0.44 Ом набором резисторов при том что габарит платы 20х15? Ежели это еденичный вариант, то можно попробовать использование токового резистора из не исправного авометра, там резисторы не меняют сопротевление, метал точное название не помню, но нужно точно замерить сопротевление, при этом с перва залудить концы, а уже потом мерить. sdsrem вне форума   Ответить с цитированиемМеню пользователя sdsrem Непрочитано 16.01.2010, 23:29   #5

igel_izh2126

Гражданин KAZUS.RU



Регистрация: 09.12.2007

Сообщений: 544

Сказал спасибо: 57

Сказали Спасибо 32 раз(а) в 24 сообщении(ях)

igel_izh2126 на пути к лучшемуПо умолчанию Re: кто как делает резисторы несуществующих номиналов? прикольно
если я решу сделать амперметр и мне понадобится шунт то надо его выковырять из сломаного амперметра?
ТКС нихрома нашел, оказалось не все так плохо 0,015%/С, то есть при изменении температуры окружающей от +20 зимой до -20 получится 0.01540=0.6% - отлично для токозадающих резисторов (там токи микро и мили амперные и сами они проволоку не прогреют)
а вот в виде шунтов просто так не подойдет, ток нагреет проволоку и сопротивление на каждые 100 градусов уже на 1.5% меняется... либо другой материал, либо учитывать температуру igel_izh2126 вне форума   Ответить с цитированиемМеню пользователя igel_izh2126 Непрочитано 16.01.2010, 23:34   #6

UR5QOP

Прописка


Аватар для UR5QOP

Регистрация: 01.09.2009

Сообщений: 198

Сказал спасибо: 42

Сказали Спасибо 52 раз(а) в 43 сообщении(ях)

UR5QOP на пути к лучшемуПо умолчанию Re: кто как делает резисторы несуществующих номиналов?

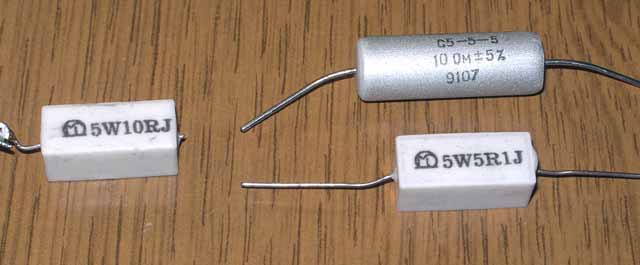

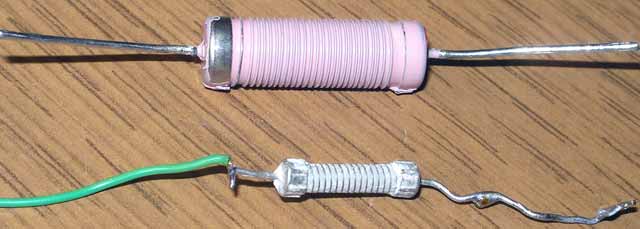

Для изготовления проволочных резисторов применяют константан. ТКЭС = 210-6 1/К. Провод можно взять с готовых резисторов, не знаю, поместится ли по габаритам.
Желаю успехов!

UR5QOP вне форума   Ответить с цитированиемМеню пользователя UR5QOP Непрочитано 16.01.2010, 23:38   #7

Falconist

Супер-модератор


Аватар для Falconist

Регистрация: 08.09.2007

Адрес: Kyiv, Ukraine

Сообщений: 8,406

Сказал спасибо: 455

Сказали Спасибо 3,731 раз(а) в 1,524 сообщении(ях)

Falconist на пути к лучшемуПо умолчанию Re: кто как делает резисторы несуществующих номиналов?

Уважаемый igel_izh2126, зря Вы не указали в своем профиле место жительства. Например, в Киеве резисторы от 0,1 до 10 Ом х 2 Вт - совершенно не проблема. Доставка почтой тоже возможна. Ближайший номинал к 0,44 Ом = 0,43 Ом, что при 10% разбросе вполне укладывается.

__________________
Выслушай и противную сторону, даже если она тебе и противна!..

Falconist вне форума   Ответить с цитированиемМеню пользователя Falconist Непрочитано 16.01.2010, 23:44   #8

sdsrem

Почётный гражданин KAZUS.RU


Аватар для sdsrem

Регистрация: 08.09.2009

Сообщений: 1,210

Сказал спасибо: 138

Сказали Спасибо 305 раз(а) в 171 сообщении(ях)

sdsrem на пути к лучшемуПо умолчанию Re: кто как делает резисторы несуществующих номиналов?

Ну мне кажется с этим резистором проблема какая то надуманная, не ужеле это проблема.

sdsrem вне форума   Ответить с цитированиемМеню пользователя sdsrem Непрочитано 17.01.2010, 02:04   #9

igel_izh2126

Гражданин KAZUS.RU



Регистрация: 09.12.2007

Сообщений: 544

Сказал спасибо: 57

Сказали Спасибо 32 раз(а) в 24 сообщении(ях)

igel_izh2126 на пути к лучшемуПо умолчанию Re: кто как делает резисторы несуществующих номиналов?

а разве не проблема? резисторов 0.44 не бывает, а по расчетам именно он нужен в качестве токозадающего, I=330mV/R
изначально я хотел еще и переключатель иметь чтобы 2-3 значения тока на выбор иметь, но тут с одним то не получается
а так бы кроме 0.44 Ом хотелось иметь 0.82 и 1,65
ну и еще в идеале 0.24 Ом
живу на урале в маааленьком городе, не купить у нас ничего, только почтой
а где купить проволоку из константана даже придумать не могу, не слышал про такую

igel_izh2126 вне форума   Ответить с цитированиемМеню пользователя igel_izh2126 Непрочитано 17.01.2010, 02:22   #10

Grom70

Временная регистрация



Регистрация: 28.11.2009

Сообщений: 86

Сказал спасибо: 2

Сказали Спасибо 20 раз(а) в 11 сообщении(ях)

Grom70 на пути к лучшемуПо умолчанию Re: кто как делает резисторы несуществующих номиналов? где купить проволоку из константана даже придумать не могу, не слышал про такую Данная проволока используется в магазинах сопротивлений на электрических кранах (башеные, козловые, мостовые). Так же в некоторых видах эксковаторов и мобильных кранах работающих на электричестве. На рынке секции этих магазинов продают как сопротивления для сварочных аппаратов. Правда для них большого сечения в виде спирали. Попробуйте поискать в фирмах которые имеют такую технику. Еще как вариант сгоревшие паяльники. Во многих вместо нихрома спираль намотана константом или фехралем. Grom70 вне форума   Ответить с цитированиемМеню пользователя Grom70 Ответ
